Szczegóły Produktu:
|
Maksymalny rozmiar arkusza: | 1500*1500mm | Minimalny rozmiar papieru: | 360*380mm |
---|---|---|---|
Górny papier GSM: | 120-800g | Dolna grubość papieru: | 0,5-10mm tektura falista powyżej 300gsm |
Maksymalna prędkość robocza: | 150m/min | Dokładność kija: | ±1 mm |
High Light: | Automatyczny laminator fletowy o dużej prędkości,automatyczny laminator fletowy CE,maszyna do tektury falistej 150 m/min |

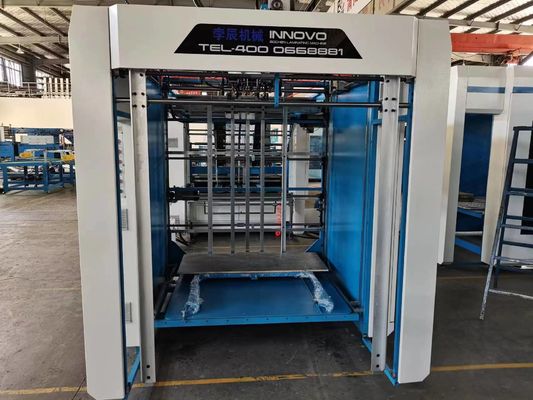

Maszyna do szybkiego laminowania fletów Wklejanie tektury falistej
Opis produktu:
WSTĘP:
Maszyna do laminowania serwomechanizmów jest najnowszym członkiem rodziny laminatorów.Ta maszyna łączy w sobie system sterowania ruchem i urządzenie do korekcji serwomechanizmu, istnieje wiele zestawów czujników fotoelektrycznych indukujących położenie dolnych arkuszy, aw międzyczasie serwosilniki po obu stronach górnego arkusza wykonują niezależne działanie kompensacyjne, więc górny arkusz i dolny arkusz można dokładnie ustawić.Maszyna do laminowania serwo jest łatwa w obsłudze, wystarczy wpisać rozmiar papieru, a maszyna automatycznie dostosuje podajnik, dolne podawanie papieru i jednostkę dociskową, która realizuje inteligentną operację.
Uwagi: Górnym arkuszem może być zadrukowany arkusz kolorowy, papier foliowany i lakierowany UV oraz papier z maszyny offsetowej.
Zasady:
Górny papier jest wysyłany przez górny podajnik papieru i wysyłany do detektora początkowego mechanizmu pozycjonującego w celu wykrycia.Następnie wysyłany jest dolny papier;po pokryciu klejem dolnego papieru na kole klejowym, odpowiednio papier górny i dolny są przenoszone na papier Detektory synchroniczne po obu stronach, po wykryciu, sterownik oblicza wartość błędu papieru i papieru dolnego, a serwomechanizm kompensacji po obu stronach papieru kompensuje papier do z góry określonego położenia do splatania, a następnie zwiększa ciśnienie w transporcie.Maszyna dociska papier i przekazuje go do maszyny dostarczającej w celu odebrania gotowego produktu.
Parametry:
Model | ZGFM 1500 | ZGFM 1700 |
największy rozmiar | 1500*1500mm | 1700*1700mm |
Minimalny rozmiar | 360*380mm | 360*400mm |
Górny papier | 120-800g | 120-800g |
Papier dolny | Tektura falista ≤10 mm ABCDEF ≥300gsm | Tektura falista ≤10 mm ABCDEF ≥300gsm |
maksymalna prędkość | 150m/min | 150m/min |
Moc | 25kw | 27kw |
Dokładność kija | ±1 mm | ±1 mm |
WPROWADZENIE ODDZIAŁU:
1. PODAWANIE BLOKÓW DOLNYCH
Użyj importowanego systemu sterowania silnikiem serwo, z japońską taśmą ssącą NITTA i dużą dmuchawą powietrza, aby zapewnić płynne podawanie 2 warstw, 3 warstw, 4 warstw, 5 warstw i kartonu.
2. MECHANIZM PODAJĄCY BLACHĘ GÓRNĄ
Zarówno dysza podnosząca, jak i podająca papier w szybkim automatycznym podajniku może być dowolnie regulowana w celu dostosowania zarówno do cienkiego, jak i grubego papieru.Razem z pompą Becker zapewniają szybkie i płynne podawanie papieru od góry.
3. INSTALACJA ELEKTRYCZNA
Zaprojektowano i wdrożono sterownik ruchu USA Parker wraz z systemem Yaskawa Servo i falownikiem, sterownik PLC firmy Siemens, aby zapewnić pracę maszyny z maksymalną prędkością.prędkość i dokładność, jak najwyższa wydajność i stabilność pracy.
4. SYSTEM POZYCJONOWANIA I WAŁEK DO KLEJU
Fotokomórka wraz z modułem Parker Dynamic i systemem Yaskawa Servo zapewniają dokładność orientacji papieru górnego i dolnego.Wałek klejowy ze stali nierdzewnej z drobnym szlifem rastrowym gwarantującym równomierne nałożenie kleju nawet przy min.ilość kleju.
5. System transmisji
Pasek synchroniczny Gates wraz z łożyskiem SKF jako główną przekładnią został zastosowany w celu zapewnienia stabilności.Zarówno rolki dociskowe, rolka tłumiąca, jak i ilość kleju można łatwo regulować za pomocą uchwytu z mechanicznym enkoderem.
