Szczegóły Produktu:
|
| Maksymalny rozmiar papieru: | 1500*1500mm | Papier w rozmiarze min: | 360*380mm |
|---|---|---|---|
| Grubość blachy górnej: | 150-800g | Po wyprzedażach: | Wsparcie online |
| High Light: | Maszyna do laminowania fletów o dużej prędkości 20KW,maszyna do laminowania fletów papierowych 1500 * 1500 mm,maszyna do laminowania fletów CE do papieru |
||

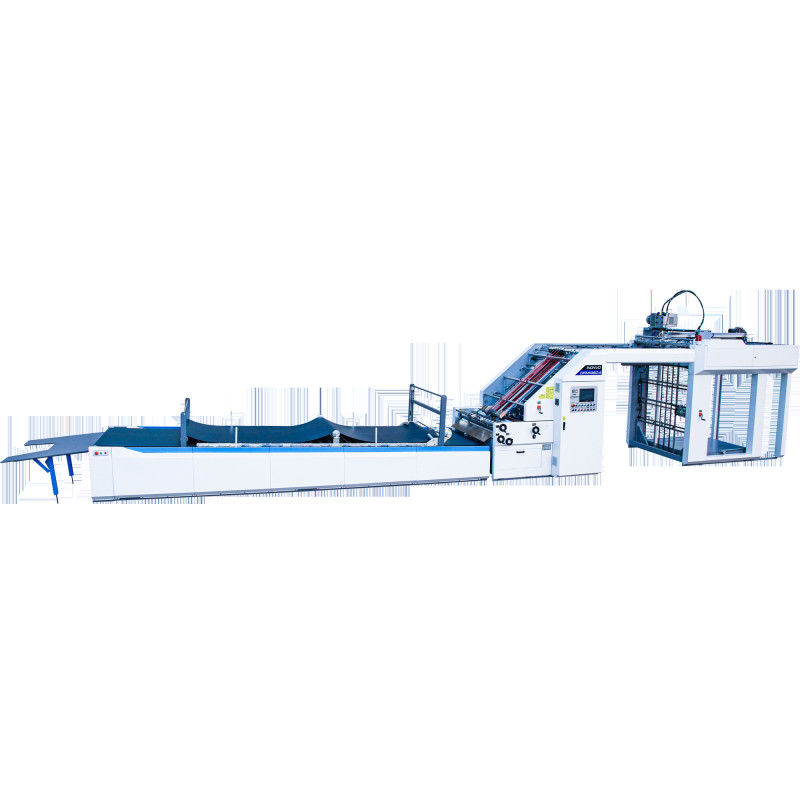

Górny papier jest wysyłany przez górny podajnik papieru i wysyłany do detektora początkowego mechanizmu pozycjonującego w celu wykrycia.Następnie wysyłany jest dolny papier;po pokryciu klejem dolnego papieru na kole klejowym, odpowiednio papier górny i dolny są przenoszone na papier Detektory synchroniczne po obu stronach, po wykryciu, sterownik oblicza wartość błędu papieru i papieru dolnego, a serwomechanizm kompensacji po obu stronach papieru kompensuje papier do z góry określonego położenia do splatania, a następnie zwiększa ciśnienie w transporcie.Maszyna dociska papier i przekazuje go do maszyny dostarczającej w celu odebrania gotowego produktu.
Funkcjonować:
Papier można laminować tekturą w celu zwiększenia wytrzymałości i grubości materiału lub efektów specjalnych.Po wykrojeniu może służyć do pakowania pudełek, billboardów i innych celów.
Parametry
| Model | GFM1500-A | GFM1700-A | GFM1900-A | GFM2200-A |
| największy rozmiar | 1500*1500mm | 1700*700mm | 1900*1900mm | 2200*2100mm |
| Minimalny rozmiar | 380*380mm | 360*400mm | 500*500mm | 500*500mm |
| Górny papier | 150-800 g/m2 | 150-800 g/m2 | 150-800 g/m2 | 150-800 g/m2 |
| Papier dolny | 300gsm-10mm | 300gsm-10mm | 300gsm-10mm | 300gsm-10mm |
| 160 metrów/min | 160 metrów/min | 160 metrów/min | 160 metrów/min | |
| maksymalna prędkość | 12000 sztuk/godz | 12000 sztuk/godz | 12000 sztuk/godz | 12000 sztuk/godz |
| Moc | 20kw | 20kw | 22kw | 22kw |
| Dokładność | ±1 mm | ±1 mm | ±1 mm | ±1 mm |
Obowiązujące materiały:
Górny papier --- papier o gramaturze 120 ~ 800g/m
Dolny papier --- ≤10mm ABCDEF tektura falista ≥300gsm
Klej - Klej ze skrobi kukurydzianej, biały klej itp., Wartość PH między 6 ~ 8
Cechy konstrukcyjne:
Przyjmując wiodący na świecie system kontroli transmisji, wystarczy wprowadzić automatyczne dostrajanie systemu rozmiaru papieru.
Skomputeryzowany szybki montaż, do 150 m/min.
Podajnik o dużej prędkości z czterema zestawami dysz przednich i czterema zestawami dysz ssących.
Feed Block przyjmuje karton o niskim stosie, który może dopasować papier do palety i może zainstalować układarkę wstępną wspomaganą gąsienicami
Użyj wielu zestawów elektrycznych oczu, aby poznać pozycję wyprzedzenia dolnej linii, i spraw, aby serwomotor po obu stronach papieru wierzchniego obracał się niezależnie, aby skompensować górne i dolne wyrównanie papieru, które jest dokładne i gładkie.
W pełni funkcjonalny elektroniczny system sterowania, wykorzystujący interfejs człowiek-maszyna i wyświetlacz modelu programu PLC, może automatycznie wykrywać warunki pracy i zapisy pracy.
Automatyczny system uzupełniania kleju może automatycznie kompensować utracony klej i współpracować z recyklingiem kleju.
CECHY
1. PODAWANIE BLOKÓW DOLNYCH
Użyj importowanego systemu sterowania silnikiem serwo, z japońską taśmą ssącą NITTA i dużą dmuchawą powietrza, aby zapewnić płynne podawanie 2 warstw, 3 warstw, 4 warstw, 5 warstw i kartonu.

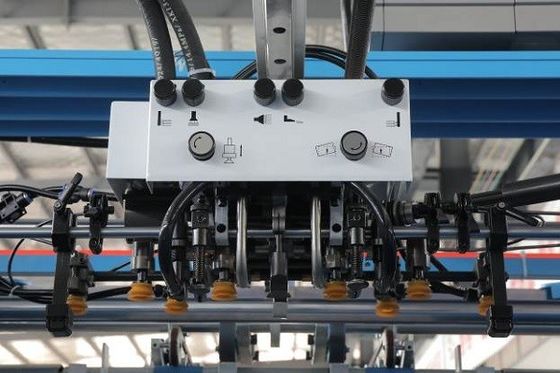

2. MECHANIZM PODAJĄCY GÓRNY ARKUSZ
Zarówno dysza podnosząca, jak i podająca papier w szybkim automatycznym podajniku może być dowolnie regulowana w celu dostosowania zarówno do cienkiego, jak i grubego papieru.Razem z pompą Becker zapewniają szybkie i płynne podawanie papieru od góry.

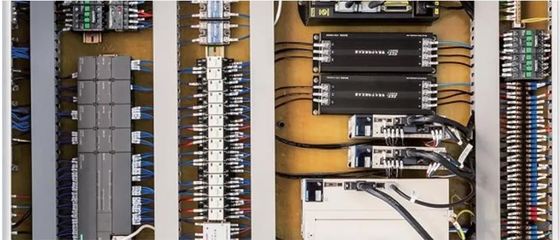

3. INSTALACJA ELEKTRYCZNA
Zaprojektowano i wdrożono sterownik ruchu USA Parker wraz z systemem Yaskawa Servo i falownikiem, sterownik PLC firmy Siemens, aby zapewnić pracę maszyny z maksymalną prędkością.prędkość i dokładność, jak najwyższa wydajność i stabilność pracy.
4. CZĘŚĆ WSTĘPNA
System wstępnego układania z funkcją predefiniowaną można ustawić jako rozmiar papieru za pomocą ekranu dotykowego i automatycznie zorientować, aby skutecznie skrócić czas konfiguracji.
5. System transmisji
Pasek synchroniczny Gates wraz z łożyskiem SKF jako główną przekładnią został zastosowany w celu zapewnienia stabilności.Zarówno rolki dociskowe, rolka tłumiąca, jak i ilość kleju można łatwo regulować za pomocą uchwytu z mechanicznym enkoderem.
6. SYSTEM POZYCJONOWANIA I WAŁEK DO KLEJU
Fotokomórka wraz z modułem Parker Dynamic i systemem Yaskawa Servo zapewniają dokładność orientacji papieru górnego i dolnego.Wałek klejowy ze stali nierdzewnej z drobnym szlifem rastrowym gwarantującym równomierne nałożenie kleju nawet przy min.ilość kleju.
7.WAŁEK DO KLEJU:
Wałek ze stali nierdzewnej, nigdy nie rdzewiejący, po wąskim szlifowaniu, gwarantuje równomierne pokrycie minimalną ilością kleju.Wałek dolny należy czyścić wałkiem wodnym.
8NAJLEPSZY SYSTEM PODAJANIA KRAWĘDZI (OPCJA)
Ten system jest opcjonalny, bardziej odpowiedni dla dużych rozmiarów i grubych arkuszy dolnych.
OPCJE:
1. NAJLEPSZY SYSTEM PODAWANIA KRAWĘDZI
Krawędź prowadząca zapewnia płynną pracę grubej tektury falistej, takiej jak 5 lub 7 warstw, nawet w bardzo utwardzanych warunkach.
2. BEZPOŚREDNI PODAJNIK SERWA
Bezwałowy podajnik serwo jest wykorzystywany do bardzo długich arkuszy przy elastycznym ruchu.
