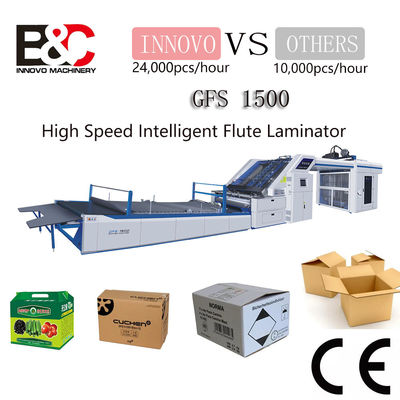

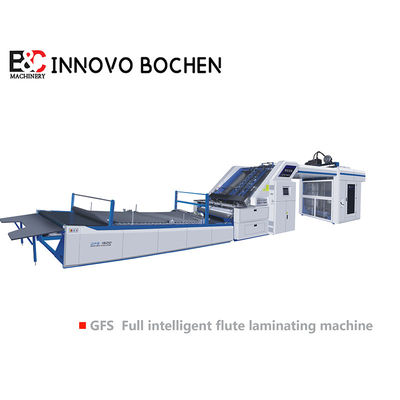

Wysokiej prędkości automatyczna maszyna do laminowania płytek z tablicy falistej/maszyna do laminowania płytek z kartonów papierowych
Charakterystyka działania
1.System podania ołowiu, brak struktury ciśnienia podania, nie uszkadza falistego i zwiększa odporność na ciśnienie
- Z falistego.
2.Przyjmuje górny system wyrównania arkuszy w celu zapewnienia wysokiej dokładności.
3.Digital design realizuje automatyczną regulację objętości kleju.
4Konstrukcja dużych rolek aniloxowych ze stali nierdzewnej (160 mm w średnicy) jest stabilna i wydajna, równomiernie pokrywa i oszczędza objętość kleju.
5.Automatyczne wykrywanie papieru górnego i dolnego, automatyczna technologia serwo-korekty.
6.Platforma podnosząca podwójnego użytku, możemy użyć struktury pre-stackera, aby wepchnąć wstępny stos papieru na platformę. Możemy również wepchnąć stos papieru bezpośrednio na platformę.
7.Automatyczna pompa smarowania dla wszystkich głównych łożysk zapewnia silną wytrzymałość maszyny nawet w ciężkich warunkach pracy.
8Wielofunkcyjne półki papieru dolnego nadają się do wykonywania zakrzywionych koryg.
9W celu zmniejszenia utraty kleju i ustabilizowania efektu przyczepności kleju należy zastosować system klejów krążących.
10.Jednym kliknięciem regulowanie całej maszyny (po prostu wprowadź rozmiar papieru)
11Funkcja pamięci zamówienia, jeden kliknięcie do przeniesienia poprzedniego zamówienia, wygodne i szybkie.
12.Monitorowanie wideo
Parametry
| Model |
GFS1500 |
GFS1700 |
GFS1900 |
GFS2200 |
| Maksymalna ilość papieru |
1500*1500 mm |
1700*1700 mm |
1900*1900 mm |
2200*2200 mm |
| Minimalna ilość papieru |
360*380 mm |
360*400 mm |
500*500 mm |
500*500 mm |
| Gęstość blachy górnej |
150-800 g/m2 |
150-800 g/m2 |
150-800 g/m2 |
150-800 g/m2 |
| Grubość arkusza dolnego |
grubość papieru≤10 mm |
grubość papieru≤10 mm |
grubość papieru≤10 mm |
grubość papieru≤10 mm |
| Prędkość pracy |
200 m/min |
200 m/min |
200 m/min |
200 m/min |
| Dokładność |
± 0,8 mm |
± 0,8 mm |
± 0,8 mm |
± 0,8 mm |
| Całkowita moc |
22 kW |
22 kW |
24 kW |
24 kW |
| Wymiar |
15000*2400*2520 mm |
15300*2600*2520 mm |
15500*2800*2520 mm |
15700*3100*2520 mm |
| Waga |
8000 kg |
8600 kg |
9000 kg |
9600 kg |
Wprowadzenie:
1. WYJADZANIE PAPIRU DODNEGO
Nie ma struktury ciśnienia, która nie uszkodzi falistego materiału i nie zwiększy jego odporności na nacisk.Koła używają łożyska jednostronnego (zredukuje zużycie kół gumowych)Szerokie gumkowe koła zapewniają, że faliste E, F i G nie ulegają deformacji.
2. Mechanizm podawania płytki górnej
Wyposażony w wysokiej prędkości podnośnik, a wraz z Becker pompy próżniowej.Tryb podawania może wybrać typ arkusza nakładającego się lub arkusza oddzielającego. Przyjmuje system wyrównania górnej arkuszy, aby zapewnić wysoką dokładność.
3. SYSTEME ELEKTRYCZNE
Głównie z wykorzystaniem systemu elektrycznego Siemens w celu zapewnienia stabilności maszyny, wysokiej wydajności i niskiej awarii.
Funkcja pamięci zamówienia, jeden kliknięcie do przeniesienia poprzedniego zamówienia, wygodne i szybkie.
4. Część wstępna
Przedstawiać stos papieru w warunkach non-stop, poprawić wydajność.
Szerokość pre-stackera jest sterowana przez silnik, rozmiar papieru jest automatycznie ustawiany.możemy użyć pre-stacker struktury do popchnięcia pre -stack papieru do platformyMożna również popchnąć stos papieru bezpośrednio do platformy, a platformę można dostosować do rzeczywistej sytuacji stosu papieru.
5. System pozycjonowania i rolka kleju
Wyposażone w czujniki i serwo silnik, kontrolne blachy górne do niezależnego działania kompensacji, aby zapewnić wysoką dokładność.Konstrukcja dużych rolek aniloxowych ze stali nierdzewnej (o średnicy 160 mm) jest stabilna i wydajna, pokryć równomiernie i oszczędzać klej.
Cyfrowa konstrukcja umożliwia automatyczną regulację objętości kleju.
6Automatyczny system smarowania
Aby przedłużyć żywotność łożyska i zaoszczędzić koszty, należy regularnie smarować łożysk.
