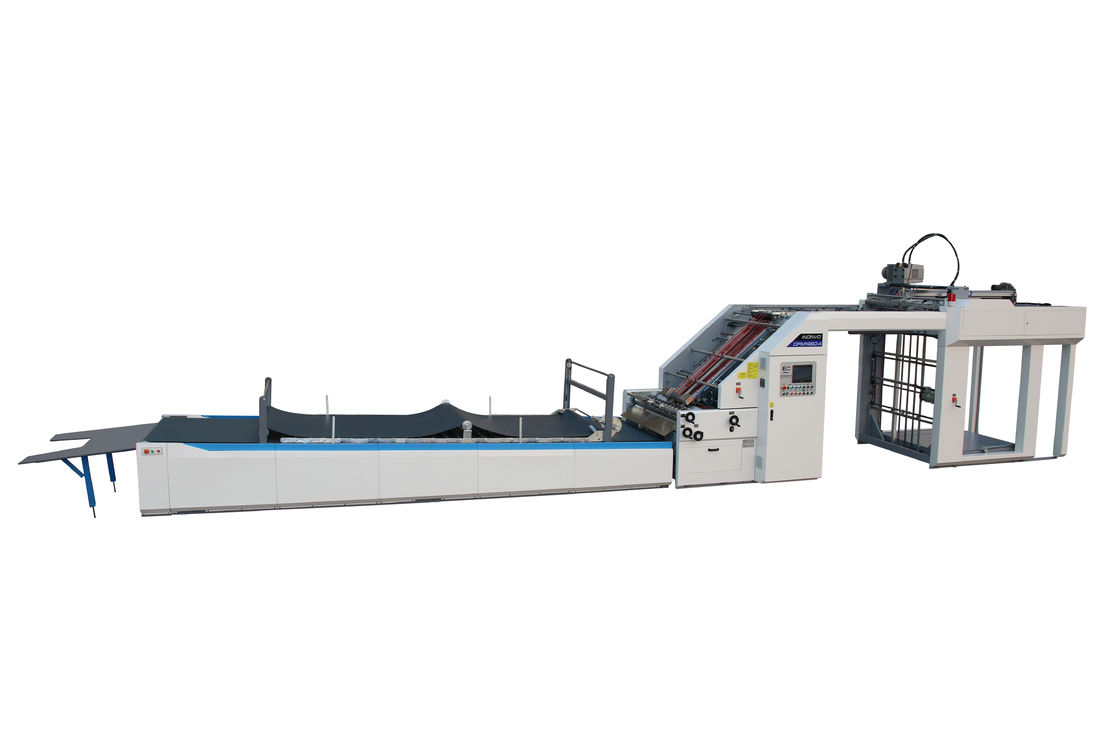

Automatyczna maszyna do laminowania fletów, maszyna do laminowania litów, maszyna do montażu GFM-1200

Automatyczna maszyna laminacyjna na fletę, maszyna litolaminująca, maszyna montażowa GFM-1200

1. Opis produktu

1.1 Funkcja:

Papier może być laminowany kartonem w celu zwiększenia wytrzymałości i grubości materiału lub efektów specjalnych.billboardy i inne cele.

1.2 Konstrukcja:

A. Górny podsycacz papieru: może przesyłać z góry stosy papieru o pojemności 120-800 g.

B. Podłoga: może przesyłać z dołu karton o średnicy 0,5 mm do 10 mm.

C. Mechanizm klejeniowy: Woda klejona może być nakładana na papier podany.

D. Organizacja regulacyjna - dopasowuje oba papiery zgodnie z ustalonymi tolerancjami.

E. Przewoźnik ciśnieniowy... przyciska dołączony papier i przenosi go do sekcji dostawy.

1.3 Zasady:

Górny kawałek papieru jest wysłany przez górny podkład papieru i przesyłany do detektora startowego mechanizmu pozycjonowania w celu wykrycia.po pokryciu papieru dolnego klejem na kółku kleju, górny papier i dolny papier są odpowiednio przekazywane do detektorów synchronicznych papieru po obu stronach, po wykryciu,kontroler oblicza wartość błędu papieru i papieru dolnego, a serwo-kompensacyjne urządzenie po obu stronach papieru kompensuje papier do z góry ustalonej pozycji do splicingu, a następnie poddaje ciśnieniu przenośnik.Maszyna tłoczy papier i przesyła go do maszyny do dostarczania gotowego produktu.

1.4 Materiały stosowane:

Papier pastowy --- 120 ~ 800 g/m cienkiego papieru, kartonu.

Papier dolny--- 0,5-10,0 m/m karton, karton jednoboczny, wielowarstwowy papier falisty, tabliczka perłowa, tabliczka z pączkami, tabliczka z styropianu.

Klej - żywica, itp., wartość pH pomiędzy 6 ~ 8, można stosować do kleju.

cechy konstrukcyjne:

Przyjmując wiodący na świecie system sterowania transmisją, wystarczy wprowadzić system automatycznego dostrojenia.

Komputeryzowane szybkie dopasowanie, do 150 m/min.

Głowa z napędem powietrza typu Chuanliu, z czterema zestawami dysz przednich i czterema zestawami dysz wysysających.I można zainstalować tor-popierał pre-stacker Użyj wielu zestawów elektrycznych oczu, aby znać pozycję z przodu linii dolnej, a serwo silnik po obu stronach papieru twarzy niezależnie obraca się, aby zrekompensować górne i dolne ustawienie papieru, co jest dokładne i gładkie.

Pełnofunkcyjny elektroniczny system sterowania, wykorzystujący interfejs człowiek-maszyna i wyświetlacz modelu programu PLC, może automatycznie wykrywać warunki pracy i zapisy pracy.

Automatyczny system uzupełniania kleju może automatycznie kompensować utracony klejnot i współpracować z recyklingem kleju.

Specyfikacja:

Wprowadzenie:

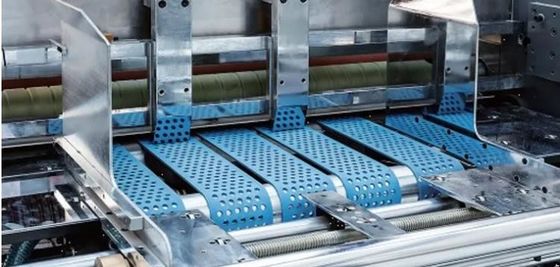

1. WYJADZANIE PAPIRU DODNEGO

Wykorzystanie importowanego serwo silnika elektrycznego systemu sterującego, z japońskim NITTA suczeniem
pas do wytwarzania falownika mocy ssania i pas czyszczony rolką wodną; opatentowany
Technologia zapewniająca płynną i prostą obsługę tektury falistej i kartonu.

2. Mechanizm podawania płytki górnej

Zarówno dźwignia papieru, jak i dysze do podawania wysokiej prędkości automatycznego dedykowanego podajnika można swobodnie regulować, aby dostosować się do zarówno cienkiego, jak i grubego papieru.Upewnij się, że papiery do karmienia biegną szybko i płynnie.

3. SYSTEME ELEKTRYCZNE

Zaprojektowane zgodnie z europejskimi wymaganiami CE, zapewniają stabilność maszyny, wysoką wydajność i niską awarię.Na przykład ostrzeżenie, wykrywanie błędów, awarie i prędkość pracy, itp. na ekranie na pierwszy rzut oka.

4. Część wstępna

System pre-pile z ustawioną funkcją może być ustawiony jako rozmiar papieru za pośrednictwem ekranu dotykowego i automatycznie zorientowany, aby skutecznie skrócić czas ustawiania.

4. System transmisji

W celu zapewnienia stabilności przy zmianie grubości podłogi stosuje się pas synchroniczny z łożyskiem NSK lub SKF jako główną transmisję.ciśnienie rolków może być szybko kontrolowane przez serwomotorW międzyczasie maszyna wyposażona jest również w mechaniczny koder.

6. System pozycjonowania i rolka kleju

Wykorzystanie wielu zestawów czujników fotoelektrycznych w pozycji względnej dolnych arkuszy,
sterowanie górnymi arkuszami po obu stronach serwo silnika, aby wykonać niezależne działanie kompensacyjne, tak aby dokładne ustawienie górnej i dolnej części papieru.
Rolka ze stali nierdzewnej, nigdy nie rdza, po ciasnym szlifowaniu, gwarantowana minimalna ilość kleju pokryta równomiernie.

7. System obsługi ekranu dotykowego

Przyjmuje scentralizowane sterowanie ekranem dotykowym, realizuje dialog człowiek-maszyna z wysokiej rozdzielczości interfejsem człowiek-maszyna,i realizuje dynamiczne monitorowanie pracy i usterek w czasie rzeczywistym, co ułatwia dostosowanie i rozwiązywanie problemów

8Automatyczny system smarowania

Zmazać łożysk regularnie, aby wydłużyć żywotność łożyska

W przypadku, gdy nie jest to możliwe, należy zastosować następujące procedury:

Ten system jest opcjonalny, bardziej odpowiedni do dużych rozmiarów i grubych arkuszy.

Duży system ssania do papieru dolnego(Wybór)

Ten system jest opcjonalny, jeśli masz produkty z tektury, tektury falistej i 3 lub 5 warstw. możesz wybrać ten system.
