Sfc Włóknowo-włóknowo-włóknowo serwo 5L Laminating Machine 150m/min
Charakterystyka działania
● Ta maszyna może laminować kombinację dwóch płyt falistych i dowolnego rodzaju płytki górnej razem.
● Rodzaj laminowania: faliste + faliste + kartonowe, faliste + faliste, faliste + kartonowe, kartonowe + kartonowe, kartonowe + szare + kartonowe itp.
● Automatyczne wykrywanie papieru górnego i dolnego, automatyczna technologia serwo-korekty.
● Podstawowa część podawania papieru wykorzystuje importowany system sterowania serwomotorem, z japońskim pasem ssania NITTA i w połączeniu z systemem podawania ołowiu.
● Wielofunkcyjny stojak papieru dolnego nadaje się do wykonania zakrzywionego papieru falistego.
● Duże rolki z kleju ze stali nierdzewnej ((160 mm) z drobnym szlifowaniem aniloxu, aby zagwarantować równomierne pokrycie klejem nawet przy minimalnej ilości kleju.
● Podnosząca platforma podwójnego użytku, możemy użyć struktury pre-stackera do wpychania wstępnego stosu papieru na platformę.
● Specjalne materiały polietylenowe na powierzchni rolki powleczkowej i rolki ciśnieniowej, klejnot jest automatycznie zrzucany, bez szorowania.
● Aby zmniejszyć utratę kleju i ustabilizować jego przyczepność, należy stosować system klejów krążących.
● Ustawienie całej maszyny jednym kliknięciem (po prostu wpisz rozmiar papieru).
● Monitorowanie wideo.
Parametry:
| Model | SFC1500 | SFC1700 | SFC1900 | SFC2200 |
| Maksymalny rozmiar | 1500*15000 mm | 1700*1700 mm | 1900*1900 mm | 2200*2100 mm |
| Min. wielkość | 360*380 mm | 380*400 mm | 450*450 mm | 500*500 mm |
| Górny papier | 120-800 g | 120-800 g | 120-800 g | 120-800 g |
| Papier dolny | 300 gm-10 mm
Płyty i tektura faliste | 300 gm-10 mm
Płyty i tektura faliste | 300 gm-10 mm
Płyty i tektura faliste | 300 gm-10 mm
Płyty i tektura faliste |
| Maksymalna prędkość | 150 m/min | 150 m/min | 150 m/min | 150 m/min |
| Władza | 22 kW | 25 kW | 27 kW | 30 kW |
| Dokładność pręta | ±1-2,5 mm | ±1-2,5 mm | ±1-2,5 mm | ±1-2,5 mm |
cechy konstrukcyjne:
◆ Przyjmuje wiodący na świecie system sterowania przenoszeniem, wystarczy wprowadzić automatyczne dostosowanie systemu w rozmiarze papieru.
◆ Szybkość montażu komputerowego, do 12 000 sztuk na godzinę.
◆ Głowa z napędem powietrza typu Chuanliu, z czterema zestawami dysz przednich i czterema zestawami dysz wysysających.
◆ Feida Block wykorzystuje karton o niskim składzie, który może zmieścić papier na paletce, i może zainstalować pre-stacker z pomocą torów
◆ Użyj wielu zestawów elektrycznych oczu, aby poznać pozycję dolnej linii,i sprawić, że serwo silnik po obu stronach papieru twarzy niezależnie obracać, aby zrekompensować górne i dolne ustawienie papieru, który jest precyzyjny i płynny.
◆ Kompletnie funkcjonalny elektroniczny system sterowania, wykorzystujący interfejs człowiek-maszyna i wyświetlacz modelu programu PLC, może automatycznie wykrywać warunki pracy i zapisy pracy.
◆ System automatycznego uzupełniania kleju może automatycznie zrekompensować utracony klejnot i współpracować z recyklingem kleju.
Wprowadzenie:
1. WYJADZANIE PAPIRU DODNEGO
Wykorzystuj podwójny system karmienia ołowiowym, który utrzymuje gładkość karmienia papieru, a także karmienie kartonowe.
2. Mechanizm podawania płytki górnej
Zarówno dźwignia papieru, jak i dysze do podawania wysokiej prędkości automatycznego dedykowanego podajnika można swobodnie regulować, aby dostosować się do zarówno cienkiego, jak i grubego papieru.Upewnij się, że papiery do karmienia biegną szybko i płynnie.
3. SYSTEME ELEKTRYCZNE
Zaprojektowane zgodnie z europejskimi wymaganiami CE, zapewniają stabilność maszyny, wysoką wydajność i niską awarię.Na przykład ostrzeżenie, wykrywanie błędów, awarie i prędkość pracy, itp. na ekranie na pierwszy rzut oka.
4. Część wstępna
System pre-pile z ustawioną funkcją może być ustawiony jako rozmiar papieru za pośrednictwem ekranu dotykowego i automatycznie zorientowany, aby skutecznie skrócić czas ustawiania.
5. Przekaz
W celu zapewnienia stabilności przyjmuje się pas synchroniczny bramek wraz z łożyskiem SKF jako główną transmisję.wartość rolka tłumiącego i kleju można łatwo regulować za pomocą uchwytu z kodem mechanicznym.
6.System pozycjonowania lewo-prawo
7. System pozycjonowania i rolka kleju
Wykorzystanie wielu zestawów czujników fotoelektrycznych w pozycji względnej dolnych arkuszy,
sterowanie górnymi arkuszami po obu stronach serwo silnika, aby wykonać niezależne działanie kompensacyjne, tak aby dokładne ustawienie górnej i dolnej części papieru.
Rolka ze stali nierdzewnej, nigdy nie rdza, po cienkim szlifowaniu,
gwarantowana minimalna ilość kleju pokrytego równomiernie.
Wyrzucanie wody z rolki
8. System obsługi ekranu dotykowego
Przyjmuje scentralizowane sterowanie ekranem dotykowym, realizuje dialog człowiek-maszyna z wysokiej rozdzielczości interfejsem człowiek-maszyna,i realizuje dynamiczne monitorowanie pracy i usterek w czasie rzeczywistym, co ułatwia dostosowanie i rozwiązywanie problemów
9. LEADING EDGE FOODING SYSTEM (opcjonalnie)
Ten system jest opcjonalny, bardziej odpowiedni do dużych rozmiarów i grubych arkuszy.
10. Serwozadostówka bez wału(Wybór)
Ten system jest opcjonalny, bardziej odpowiedni do długich arkuszy.
11. Duży system ssania do papieru dolnego(Wybór)
Ten system jest opcjonalny, jeśli masz produkty z tektury, tektury falistej i 3 lub 5 warstw. możesz wybrać ten system.
12Automatyczny system smarowania (nieobowiązkowy)
Zmazać łożysk regularnie, aby wydłużyć żywotność łożyska
13. WIDEO MONITORING (nieobowiązkowy)
Ta opcja umożliwia monitorowanie pracy maszyny, operator nie musi często chodzić po maszynie.

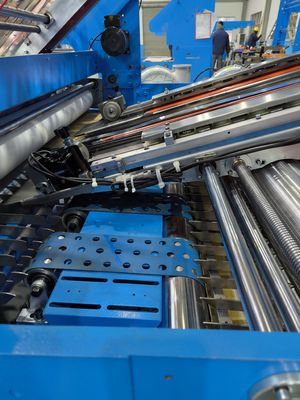

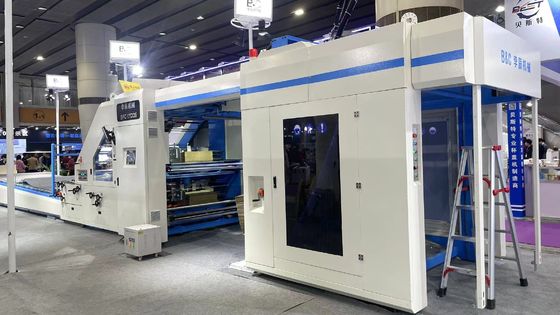

Obraz maszyny
