Zaawansowana technologia Maszyna do laminacji płytki o dużej prędkości z dużym rolkiem aniloxowym ze stali nierdzewnej i systemem klejów cyrkularnych

Zaawansowana technologia Maszyna do laminacji płytki o dużej prędkości z dużym rolkiem aniloxowym ze stali nierdzewnej i systemem klejów cyrkularnych

Charakterystyka działania:

● System podawania ołowiu na krawędzi. Brak struktury ciśnienia podawania, nie uszkadza falistego materiału i zwiększa jego odporność na ciśnienie.

● W celu zapewnienia wysokiej dokładności przyjmuje system wyrównania górnej arkuszy.

● cyfrowa konstrukcja umożliwia automatyczną regulację objętości kleju, automatyczną regulację luki rolka klejowego (automatycznie w zależności od grubości płyty dolnej).

● Konstrukcja dużych rolek aniloxowych ze stali nierdzewnej (o średnicy 160 mm) jest stabilna i wydajna, pokrywa się równomiernie i oszczędza objętość kleju.

● Automatyczne wykrywanie papieru górnego i dolnego, automatyczna technologia serwo-korekty.

● Podnosząca platforma podwójnego użytku, możemy użyć struktury pre-stackera do wpychania wstępnego stosu papieru na platformę.

● Wielofunkcyjny stojak papieru dolnego nadaje się do wykonania zakrzywionego papieru falistego.

● Aby zmniejszyć utratę kleju i ustabilizować jego przyczepność, należy stosować system klejów krążących.

● Ustawienie całej maszyny jednym kliknięciem (po prostu wpisz rozmiar papieru).

● Funkcja pamięci zamówienia, jeden kliknięcie do przeniesienia poprzedniego zamówienia, wygodne i szybkie.

● Monitorowanie wideo.

Parametry:

cechy konstrukcyjne:
◆ Przyjmując wiodący na świecie system sterowania przenoszeniem, wystarczy wprowadzić automatyczne dostosowanie systemu w rozmiarze papieru.

◆ Szybkość montażu komputerowego, do 18.000 sztuk na godzinę.

◆ Głowa z napędem powietrza typu Chuanliu, z czterema zestawami dysz przednich i czterema zestawami dysz wysysających.

◆ Feida Block wykorzystuje karton o niskim składzie, dzięki któremu papiery mogą być umieszczone na paletce, oraz urządzenie do przygotowywania papieru z pomocą torów.

◆ Użyj wielu zestawów elektrycznych oczu, aby poznać pozycję dolnej linii,i sprawić, że serwo silnik po obu stronach papieru twarzy niezależnie obracać, aby zrekompensować górne i dolne wyrównanie papieru, który jest precyzyjny i płynny.

◆ Kompletnie funkcjonalny elektroniczny system sterowania, wykorzystujący interfejs człowiek-maszyna i wyświetlacz modelu programu PLC, może automatycznie wykrywać warunki pracy i zapisy pracy.

◆ System automatycznego uzupełniania kleju może automatycznie zrekompensować utracony klejnot i współpracować z recyklingem kleju.



Wprowadzenie:
1. WYJADZANIE PAPIRU DODNEGO

Wykorzystanie importowanego serwo silnika elektrycznego systemu sterującego, z japońskim NITTA suczeniem
pas do wytwarzania falownika mocy ssania i pas czyszczony rolką wodną; opatentowany
Technologia zapewniająca płynną i prostą obsługę tektury falistej i kartonu.

2. Mechanizm podawania płytki górnej

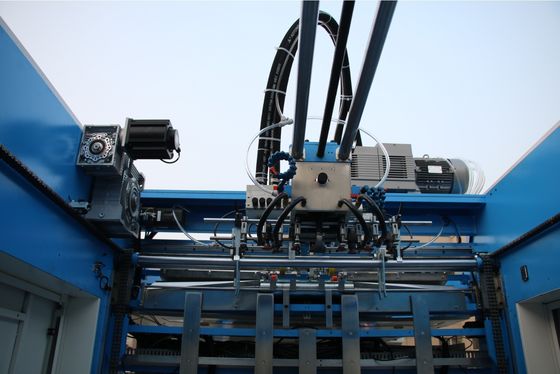

Zarówno dźwignia papieru, jak i dysze do podawania wysokiej prędkości automatycznego dedykowanego podajnika można swobodnie regulować, aby dostosować się do zarówno cienkiego, jak i grubego papieru.Upewnij się, że papiery do karmienia biegną szybko i płynnie.

3. SYSTEME ELEKTRYCZNE

Zaprojektowane zgodnie z europejskimi wymaganiami CE, zapewniają stabilność maszyny, wysoką wydajność i niską awarię.Na przykład ostrzeżenie, wykrywanie błędów, awarie i prędkość pracy, itp. na ekranie na pierwszy rzut oka.

4. Część wstępna

System pre-pile z ustawioną funkcją może być ustawiony jako rozmiar papieru za pośrednictwem ekranu dotykowego i automatycznie zorientowany, aby skutecznie skrócić czas konfiguracji.

5. Przekaz

W celu zapewnienia stabilności przyjmuje się pas synchroniczny bramek wraz z łożyskiem SKF jako główną skrzynię biegów.wartość rolka tłumiącego i kleju można łatwo regulować za pomocą uchwytu z kodem mechanicznym.

6.System pozycjonowania lewo-prawo

7. System pozycjonowania i rolka kleju

Wykorzystanie wielu zestawów czujników fotoelektrycznych w pozycji względnej dolnych arkuszy,
sterowanie górnymi arkuszami po obu stronach serwo silnika, aby wykonać niezależne działanie kompensacyjne, tak aby dokładne ustawienie górnej i dolnej części papieru.
Rolka ze stali nierdzewnej, nigdy nie rdza, po cienkim szlifowaniu,
gwarantowana minimalna ilość kleju pokrytego równomiernie.
Wyrzucanie wody z rolki

8. System obsługi ekranu dotykowego

Przyjmuje scentralizowane sterowanie ekranem dotykowym, realizuje dialog człowiek-maszyna z wysokiej rozdzielczości interfejsem człowiek-maszyna,i realizuje dynamiczne monitorowanie pracy i usterek w czasie rzeczywistym, co ułatwia dostosowanie i rozwiązywanie problemów

9. Duży system ssania do papieru dolnego

Ten system jest opcjonalny, jeśli masz produkty z tektury, tektury falistej i 3 lub 5 warstw. możesz wybrać ten system.

10Automatyczny system smarowania

Zmazać łożysk regularnie, aby wydłużyć żywotność łożyska

11. Serwozadostówka bez wału(Wybór)

Ten system jest opcjonalny, bardziej odpowiedni do długich arkuszy.

12. WIDEO MONITORING (nieobowiązkowy)

Ta opcja umożliwia monitorowanie pracy maszyny, operator nie musi często chodzić po maszynie.

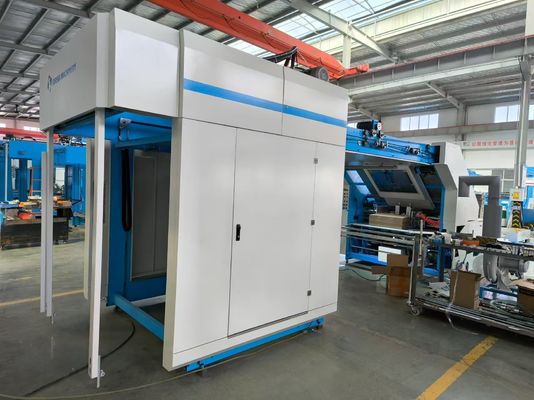

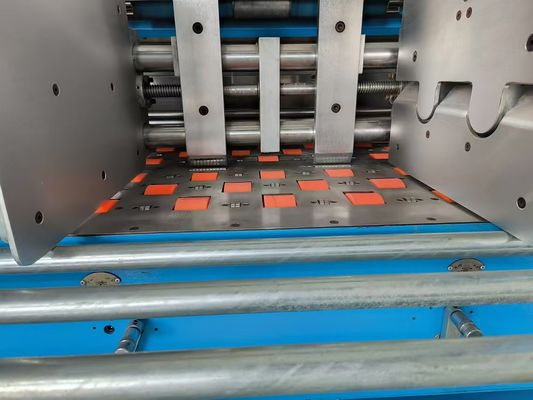

Obraz maszyny
