Wysokowydajna automatyczna maszyna do kaszerowania tektury falistej

Wysokiej prędkości automatyczna maszyna do laminowania płytki fluowej do laminowania kartonu falistego o wysokiej wydajności

1. Opis produktu

1.1 Funkcja:

Papier może być laminowany kartonem w celu zwiększenia wytrzymałości i grubości materiału lub efektów specjalnych.billboardy i inne cele.

1.2 Konstrukcja:

A. Górny podsycacz papieru: może przesyłać z góry stosy papieru o pojemności 120-800 g.

B. Podłoga: może przesyłać z dołu karton o średnicy 0,5 mm do 10 mm.

C. Mechanizm klejeniowy: Woda klejona może być nakładana na papier podany.

D. Organizacja regulacyjna - dopasowuje oba papiery zgodnie z ustalonymi tolerancjami.

E. Przewoźnik ciśnieniowy... przyciska dołączony papier i przenosi go do sekcji dostawy.

1.3 Zasady:

Górny kawałek papieru jest wysłany przez górny podkład papieru i przesyłany do detektora startowego mechanizmu pozycjonowania w celu wykrycia.po pokryciu papieru dolnego klejem na kółku kleju, górny papier i dolny papier są odpowiednio przekazywane do detektorów synchronicznych papieru po obu stronach, po wykryciu,kontroler oblicza wartość błędu papieru i papieru dolnego, a serwo-kompensacyjne urządzenie po obu stronach papieru kompensuje papier do z góry ustalonej pozycji do splicingu, a następnie poddaje ciśnieniu przenośnik.Maszyna tłoczy papier i przesyła go do maszyny do dostarczania gotowego produktu.

1.4 Materiały stosowane:

Papier pastowy --- 180 ~ 800 g/m cienkiego papieru, kartonu.

Papier dolny--- 0,5-10,0 m/m karton, karton jednoboczny, wielowarstwowy papier falisty, tabliczka perłowa, tabliczka z pączkami, tabliczka z styropianu.

Klej - żywica, itp., wartość pH pomiędzy 6 ~ 8, można stosować do kleju.

Parametry:

cechy konstrukcyjne:

◆ Przyjmując wiodący na świecie system sterowania przenoszeniem, wystarczy wprowadzić automatyczne dostosowanie systemu w rozmiarze papieru.

◆ Szybkość montażu komputerowego, do 12 000 sztuk na godzinę.

◆ Głowa z napędem powietrza typu Chuanliu, z czterema zestawami dysz przednich i czterema zestawami dysz wysysających.

◆ Feida Block wykorzystuje karton o niskim składzie, dzięki któremu papiery mogą być umieszczone na paletce, oraz urządzenie do przygotowywania papieru z pomocą torów.

◆ Użyj wielu zestawów elektrycznych oczu, aby poznać pozycję dolnej linii,i sprawić, że serwo silnik po obu stronach papieru twarzy niezależnie obracać, aby zrekompensować górne i dolne wyrównanie papieru, który jest precyzyjny i płynny.

◆ Kompletnie funkcjonalny elektroniczny system sterowania, wykorzystujący interfejs człowiek-maszyna i wyświetlacz modelu programu PLC, może automatycznie wykrywać warunki pracy i zapisy pracy.

◆ System automatycznego uzupełniania kleju może automatycznie zrekompensować utracony klejnot i współpracować z recyklingem kleju.

Maksymalna prędkość: 17000 arkuszy na godzinę

Wprowadzenie:

1. WYJADZANIE PAPIRU DODNEGO


Wykorzystanie importowanego serwo silnika elektrycznego systemu sterującego, z japońskim NITTA suczeniem
pas do wytwarzania falownika mocy ssania i pas czyszczony rolką wodną; opatentowany
Technologia zapewniająca płynną i prostą obsługę tektury falistej i kartonu.


2. Mechanizm podawania płytki górnej

Zarówno dźwignia papieru, jak i dysze do podawania wysokiej prędkości automatycznego dedykowanego podajnika można swobodnie regulować, aby dostosować się do zarówno cienkiego, jak i grubego papieru.Upewnij się, że papiery do karmienia biegną szybko i płynnie.


3. SYSTEME ELEKTRYCZNE

Zaprojektowane zgodnie z europejskimi wymaganiami CE, zapewniają stabilność maszyny, wysoką wydajność i niską awarię.Na przykład ostrzeżenie, wykrywanie błędów, awarie i prędkość pracy, itp. na ekranie na pierwszy rzut oka.


4. Część wstępna

System pre-pile z ustawioną funkcją może być ustawiony jako rozmiar papieru za pośrednictwem ekranu dotykowego i automatycznie zorientowany, aby skutecznie skrócić czas konfiguracji.



5. Przekaz

W celu zapewnienia stabilności przyjmuje się pas synchroniczny bramek wraz z łożyskiem SKF jako główną skrzynię biegów.wartość rolka tłumiącego i kleju można łatwo regulować za pomocą uchwytu z kodem mechanicznym.

6.System pozycjonowania lewo-prawo




7. System pozycjonowania i rolka kleju


Wykorzystanie wielu zestawów czujników fotoelektrycznych w pozycji względnej dolnych arkuszy,
sterowanie górnymi arkuszami po obu stronach serwo silnika, aby wykonać niezależne działanie kompensacyjne, tak aby dokładne ustawienie górnej i dolnej części papieru.
Rolka ze stali nierdzewnej, nigdy nie rdza, po cienkim szlifowaniu,
gwarantowana minimalna ilość kleju pokrytego równomiernie.
Wyrzucanie wody z rolki


8. System obsługi ekranu dotykowego


Przyjmuje scentralizowane sterowanie ekranem dotykowym, realizuje dialog człowiek-maszyna z wysokiej rozdzielczości interfejsem człowiek-maszyna,i realizuje dynamiczne monitorowanie pracy i usterek w czasie rzeczywistym, co ułatwia dostosowanie i rozwiązywanie problemów



9. LEADING EDGE FOODING SYSTEM (opcjonalnie)


Ten system jest opcjonalny, bardziej odpowiedni do dużych rozmiarów i grubych arkuszy.


10. Serwozadostówka bez wału(Wybór)


Ten system jest opcjonalny, bardziej odpowiedni do długich arkuszy.

11. Duży system ssania do papieru dolnego(Wybór)


Ten system jest opcjonalny, jeśli masz produkty z tektury, tektury falistej i 3 lub 5 warstw. możesz wybrać ten system.


12Automatyczny system smarowania (nieobowiązkowy)


Zmazać łożysk regularnie, aby wydłużyć żywotność łożyska


13. WIDEO MONITORING (nieobowiązkowy)


Ta opcja umożliwia monitorowanie pracy maszyny, operator nie musi często chodzić po maszynie.

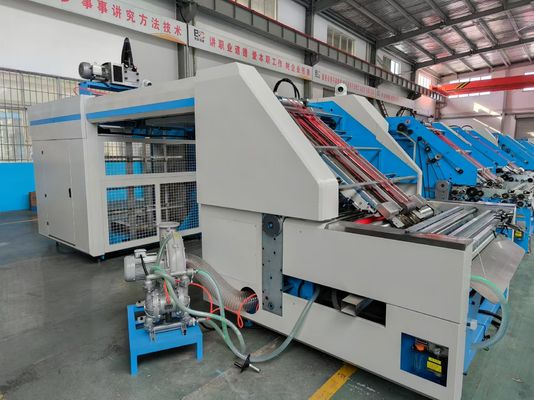

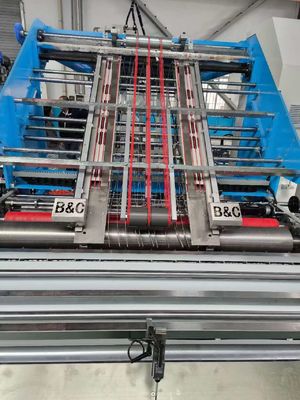

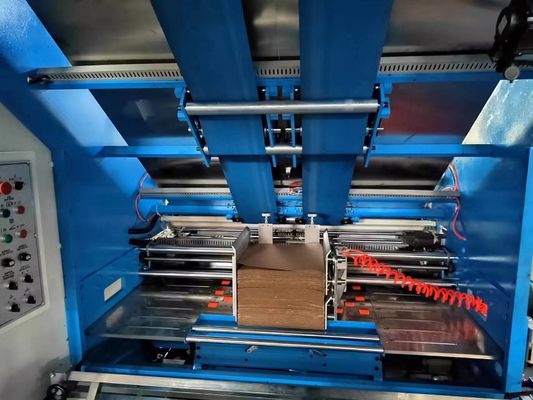

Obraz maszyny
