Wysokiej prędkości maszyna do laminowania arkusza 5 plików serwo dla papieru falistego z automatyczną korektą i technologią sterowania serwo

     Szybka maszyna do laminowania arkusz do arkusza 5-warstwowa z serwonapędem do papieru falistego z automatyczną korekcją i technologią serwonapędu
Charakterystyka wydajności

● Maszyna ta może laminować kombinację dwóch tektur falistych i dowolnego rodzaju arkusza wierzchniego. Może produkować dwuwarstwową płytę (tektura + tektura), 3-warstwową, 4-warstwową, 5-warstwową, 7-warstwową i inne produkty.

● Rodzaj laminowania: tektura falista + tektura falista + tektura, tektura falista + tektura falista, tektura falista + tektura, tektura + tektura, tektura + szara płyta + tektura itp.

● Automatyczne wykrywanie górnego i dolnego papieru, technologia automatycznej korekcji serwo. Sprawia, że górny papier automatycznie śledzi i dopasowuje się do dolnego papieru, a dokładność jest wysoka.

● Część podawania dolnego papieru wykorzystuje importowany system sterowania silnikiem serwo, z taśmą ssącą Japan NITTA i razem z systemem podawania krawędzią natarcia.


● Wielofunkcyjny stojak na dolny papier nadaje się do zakrzywionej tektury falistej.

● Duży wałek klejowy ze stali nierdzewnej (160 mm) z precyzyjnym szlifowaniem anilox, aby zagwarantować równomierne pokrycie klejem nawet przy minimalnej ilości kleju.

● Platforma podnosząca do podwójnego użytku, możemy użyć struktury wstępnego układania, aby wepchnąć wstępnie ułożony stos papieru na platformę. Możemy również wepchnąć stos papieru bezpośrednio na platformę.

● Specjalne materiały polietylenowe na powierzchni wałka powlekającego i wałka dociskowego, klej jest automatycznie zrzucany, bez szorowania.

● Użyj cyrkulacyjnego systemu kleju, aby zmniejszyć straty kleju i ustabilizować efekt przyczepności kleju.

● Regulacja całej maszyny jednym kliknięciem (wystarczy wprowadzić rozmiar papieru).

● Monitorowanie wideo.

Parametry:




Cechy konstrukcyjne:
◆ Przyjęcie wiodącego na świecie systemu kontroli transmisji, wystarczy wprowadzić rozmiar papieru, system automatycznego strojenia.

◆ Komputerowe, szybkie dopasowywanie, do 12 000 sztuk na godzinę.

◆ Głowica zasilająca typu Chuanliu, z czterema zestawami dysz do przodu i czterema zestawami dysz ssących.

◆ Blok Feida przyjmuje tekturę o niskim stosie, która może dopasować papier do palety i może zainstalować wstępny układacz wspomagany torem

◆ Użyj wielu zestawów oczu elektrycznych, aby poznać pozycję wyprzedzenia dolnej linii i sprawić, że silnik serwo po obu stronach papieru licowego będzie obracał się niezależnie, aby skompensować wyrównanie górnego i dolnego papieru, co jest precyzyjne i płynne.

◆ W pełni funkcjonalny elektroniczny system sterowania, wykorzystujący interfejs człowiek-maszyna i wyświetlacz modelu programu PLC, może automatycznie wykrywać warunki pracy i zapisy pracy.

◆ Automatyczny system uzupełniania kleju może automatycznie kompensować utracony klej i współpracować z recyklingiem kleju.



WPROWADZENIE DO ODDZIAŁU:

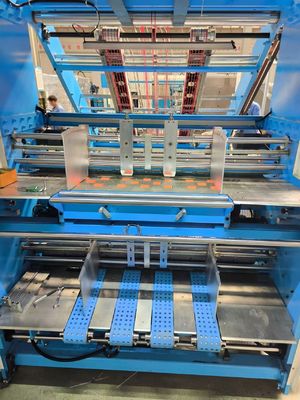

1. PODAWANIE DOLNEGO PAPIERU


Użyj podwójnego systemu podawania krawędzią natarcia. Może to zapewnić płynniejsze podawanie dolnego papieru. Może również podawać tekturę.


2. MECHANIZM PODAWANIA ARKUSZA WIERZCHNIEGO

Zarówno podnoszenie papieru, jak i dysza podająca szybkiego automatycznego podajnika mogą być dowolnie regulowane, aby dostosować się do cienkiego i grubego papieru. Wraz z pompą Becker. Zapewnij szybkie i płynne podawanie górnego papieru.


3. SYSTEM ELEKTRYCZNY

Zaprojektowany zgodnie z wymaganiami europejskiej normy CE, zapewnia stabilność maszyny, wysoką wydajność i niską awaryjność. Używając interfejsu człowiek-maszyna i kombinacji PLC, wyświetlaj wszystkie informacje, takie jak ostrzeżenia, wykrywanie błędów, awarie i prędkość roboczą itp. na ekranie na pierwszy rzut oka.


4. CZĘŚĆ WSTĘPNEGO UKŁADANIA

System wstępnego układania z funkcją predefiniowaną można ustawić jako rozmiar papieru za pomocą ekranu dotykowego i zorientować automatycznie, aby skutecznie skrócić czas konfiguracji.



5. TRANSMISJA

Pasek synchroniczny Gates wraz z łożyskiem SKF jako główna transmisja jest przyjęty w celu zapewnienia stabilności. Zarówno wałki dociskowe, wałek zwilżający, jak i wartość kleju można łatwo regulować za pomocą uchwytu z enkoderem mechanicznym.

6.System pozycjonowania lewo-prawo

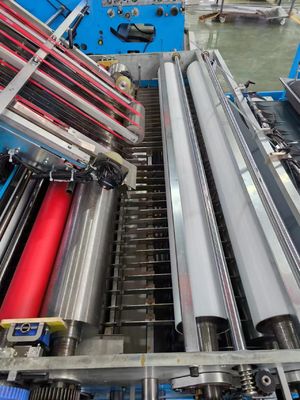

7. SYSTEM POZYCJONOWANIA I WAŁEK KLEJOWY


Zastosowanie wielu zestawów czujników fotoelektrycznych w względnej pozycji dolnych arkuszy,
sterowanie górnymi arkuszami po obu stronach silnika serwo w celu wykonania niezależnej kompensacji, tak aby precyzyjne pozycjonowanie górnego papieru i dolnego papieru.
Wałek ze stali nierdzewnej, nigdy nie rdzewieje, po wąskim szlifowaniu,
gwarantowana minimalna ilość kleju pokryta równomiernie.
Dolny wałek jest czyszczony przez wałek wodny.


8. SYSTEM OBSŁUGI EKRANU DOTYKOWEGO


Przyjmuje scentralizowane sterowanie ekranem dotykowym, realizuje dialog człowiek-maszyna z interfejsem człowiek-maszyna o wysokiej rozdzielczości i realizuje monitorowanie operacji i błędów w czasie rzeczywistym, co ułatwia regulację i rozwiązywanie problemów



9. SYSTEM PODAWANIA KRAWĘDZIĄ NATARCIA (OPCJONALNY)


Ten system jest opcjonalny, bardziej odpowiedni dla dużych rozmiarów i grubych dolnych arkuszy.


10. SERWONAPĘD BEZ WAŁU(OPCJONALNY)


Ten system jest opcjonalny, bardziej odpowiedni dla długich arkuszy wierzchnich.

11. DUŻY SYSTEM SSANIA DLA DOLNEGO PAPIERU(OPCJONALNY)


Ten system jest opcjonalny, jeśli Twoje produkty zawierają tekturę, tekturę falistą i 3 lub 5 warstw. możesz wybrać ten system.


12. AUTOMATYCZNY SYSTEM SMAROWANIA (OPCJONALNY)


Regularnie smaruj łożysko, aby przedłużyć żywotność łożyska


13. MONITORING WIDEO (OPCJONALNY)


Ta opcja może monitorować pracę maszyny, operator nie musi często chodzić po maszynie.

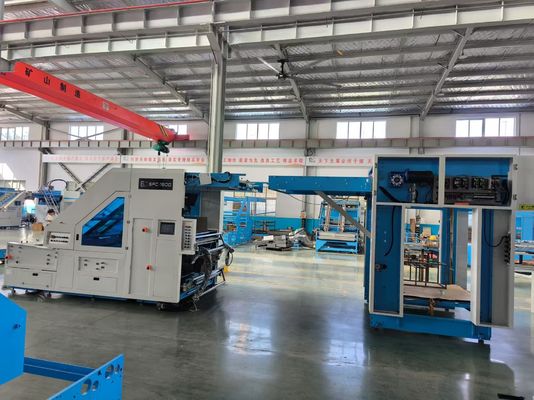

Zdjęcie maszyny
