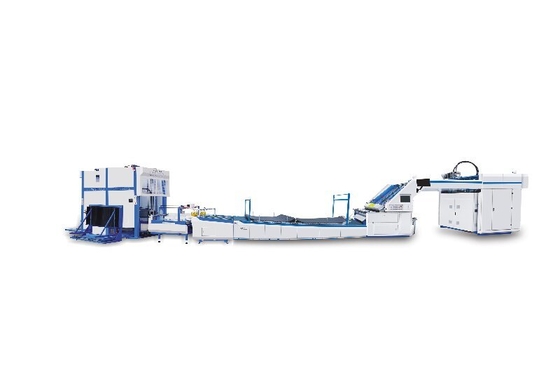

GFHD 1500 Maszyna do laminowania kartonu o dużej prędkości 200 m/min

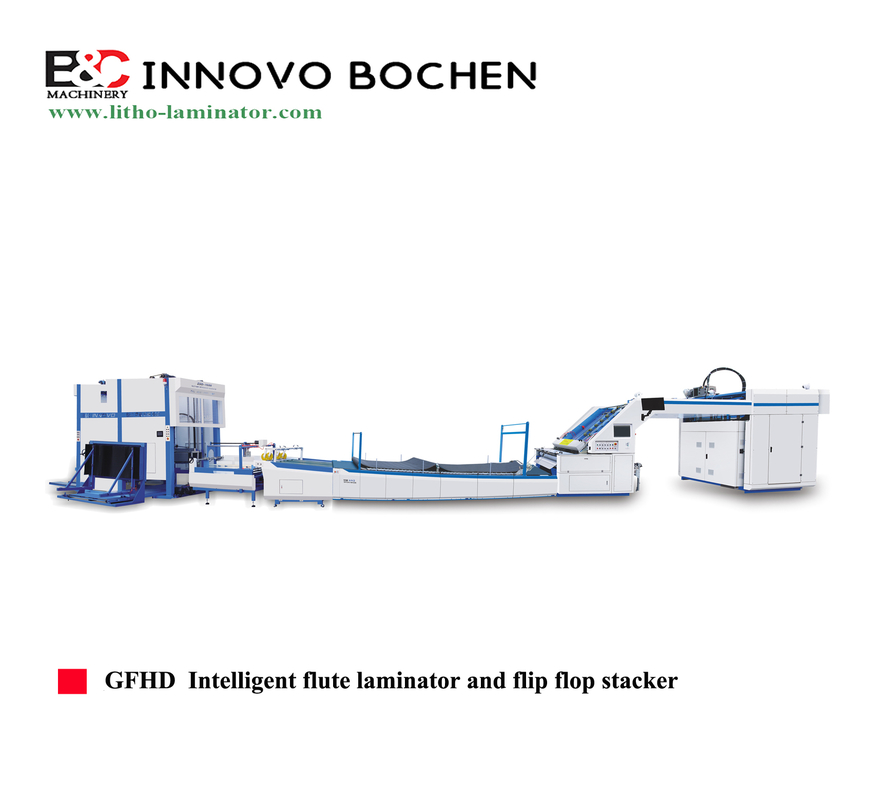

Inteligentna laminarka do tektury falistej GFHD i układarka typu flip-flop















GFH Automatyczna szybka laminarka do tektury falistej





Przegląd maszyny:

GFH to najnowsza generacja szybkich, automatycznych laminarek do tektury falistej opracowana przez naszą firmę. Górny arkusz tej maszyny przyjmuje zasadę nakładania się arkuszy z drukarki offsetowej, a prowadnica boczna górnego arkusza przyjmuje prowadnicę boczną ruchu oraz zasadę śledzenia i korekcji powierzchni papieru za pomocą serwomechanizmu. Natomiast dolny arkusz wykorzystuje dwa systemy krawędzi natarcia, bez rolek dociskowych, wykorzystując wysokie ssanie do podawania papieru, bez nacisku na papier. Pozwala to najlepiej zachować oryginalny typ płyty. Może automatycznie wykrywać wysokość tektury falistej, automatycznie regulować szczelinę między rolkami, automatycznie regulować ilość kleju, a rolka laminująca nie wymaga czyszczenia. Maksymalna prędkość laminowania może osiągnąć 200 metrów/minutę (24 000 arkuszy/godzinę). Wysoka prędkość, wysoka wydajność i wysoka precyzja to idealny wybór.

Charakterystyka wydajności:

1. Górny arkusz Nakładanie się arkuszy + korekcja bez zatrzymywania, duża prędkość bez utraty dokładności. Prędkość może osiągnąć 180 metrów/min.

2. Dolny arkusz System podawania krawędzią natarcia i podawanie z wysokim ssaniem. Dolny arkusz wchodzi bezpośrednio do rolki klejącej (bez nacisku przez rolkę, nie niszczy sztywności tektury falistej), zapewniając odporność na nacisk tektury falistej i zmniejszając ilość kleju o 30%, co nie tylko oszczędza pieniądze, ale także rozwiązuje problem nadmiernej ilości kleju.

3. Przednia rolka dociskowa wykonana jest z nowego materiału poli(fluoroetylenowego), który nie wymaga mycia, a następnie zmniejsza obciążenie pracą operatora.

4. Cała maszyna nie ma uchwytu, regulacja elektryczna, automatyczne wykrywanie grubości, zmniejszając obciążenie pracą pojedynczego zamówienia i zwiększając efektywny czas pracy.

5. Ponieważ maszyna wykorzystuje nakładanie się arkuszy, brak korekcji szczelin bez zatrzymywania, więc wydajność w jednostce czasu wzrosła o 50%, co znacznie zmniejszyło zużycie energii w jednostce czasu i naprawdę zwiększyło produkcję i oszczędność energii.

6. Przyjmuje system wyrównywania górnego arkusza, aby zapewnić wysoką dokładność. Tryb podawania można wybrać jako nakładanie się arkuszy lub typ oddzielnych arkuszy.

7. Konstrukcja cyfrowa realizuje automatyczną regulację ilości kleju. Automatyczna regulacja szczeliny rolki klejącej (automatycznie w zależności od grubości dolnego arkusza).

8. Konstrukcja dużego wałka aniloksowego ze stali nierdzewnej (o średnicy 160 mm) jest stabilna i wydajna, powleka równomiernie i oszczędza ilość kleju.

9. Automatyczne wykrywanie górnego i dolnego arkusza, technologia automatycznej korekcji serwo. Sprawia, że górny arkusz automatycznie śledzi i dopasowuje się do dolnego arkusza, a dokładność jest wysoka.

10. Platforma podnosząca do podwójnego użytku, możemy użyć struktury wstępnego układania, aby wepchnąć wstępnie ułożony stos papieru na platformę. Możemy również wepchnąć stos papieru bezpośrednio na platformę.

11. Wielofunkcyjny stojak dolnego arkusza nadaje się do tektury falistej o zakrzywionym kształcie.

12. Użyj cyrkulacyjnego systemu kleju, aby zmniejszyć straty kleju i ustabilizować efekt przylegania kleju.

13. Regulacja całej maszyny jednym kliknięciem (wystarczy wprowadzić rozmiar papieru).

14. Funkcja pamięci zamówień, jedno kliknięcie, aby przenieść poprzednie zamówienie, wygodne i szybkie.

15. Monitorowanie wideo.

16. Łącznie 9 serwomechanizmów.









SPECYFIKACJA:

MODEL	GFH-1500	GFH-1700	GFH-1900	GFH-2200
Maks. arkusz	1500×1500mm	1700×1700mm	1900×1900mm	2200*2100mm
Min. arkusz	360×380mm	360×400mm	500×500mm	500*500mm
Grubość górnego papieru	120-800g	120-800g	120-800g	120-800g
Maks. prędkość	200m/min	200m/min	200m/min	200m/min
Precyzja	±0.8-1mm	±0.8-1mm	±0.8-1mm	±0.8-1mm
Moc	22KW	25KW	27KW	30KW
Grubość dolnego papieru	≤10mm (tektura falista A-F) ≥400g karton	≤10mm (tektura falista A-F) ≥400g karton	≤10mm (tektura falista A-F) ≥400g karton	≤10mm (tektura falista A-F) ≥400g karton
Zużycie kleju	Fale B: 15g/㎡ Fale E: 20g/㎡

WPROWADZENIE DO ODDZIAŁU:
1. PODAWANIE DOLNEGO PAPIERU

System podawania krawędzią natarcia. Brak struktury nacisku podawania nie uszkadza tektury falistej i zwiększa odporność na nacisk tektury falistej. Koła wykorzystują łożysko jednokierunkowe (zmniejszają zużycie gumowych kół). Szerokie gumowe koła zapewniają, że fale E, F i G się nie odkształcają. Może również obsługiwać ponad 400 gsm kartonu lub szarej płyty.

2. MECHANIZM PODAWANIA GÓRNEGO ARKUSZA

Wyposażony w szybki podajnik bezwałowy, a także pompę próżniową Becker. Przód i tył podajnika są sterowane przez serwomotor. Po wprowadzeniu rozmiaru papieru zostanie on automatycznie ustawiony. Tryb podawania może wybrać nakładanie się arkuszy lub typ oddzielnych arkuszy. Przyjmuje system wyrównywania górnego arkusza, aby zapewnić wysoką dokładność.

3. SYSTEM ELEKTRYCZNY

Głównie wykorzystuje system elektryczny Siemens, aby zapewnić stabilność maszyny, wysoką wydajność i niską awaryjność. Używając interfejsu człowiek-maszyna i kombinacji PLC, wyświetla wszystkie informacje na ekranie.

Funkcja pamięci zamówień, jedno kliknięcie, aby przenieść poprzednie zamówienie, wygodne i szybkie.









4. CZĘŚĆ WSTĘPNEGO UKŁADANIA

Wstępne układanie stosu papieru w warunkach bez zatrzymywania, poprawia wydajność.
Szerokość wstępnego układacza jest kontrolowana przez silnik, rozmiar papieru jest automatycznie pozycjonowany. Platforma podnosząca do podwójnego użytku, możemy użyć struktury wstępnego układania, aby wepchnąć wstępnie ułożony stos papieru na platformę. Możemy również wepchnąć stos papieru bezpośrednio na platformę. A platformę można regulować w zależności od rzeczywistej sytuacji stosu papieru.





5. SYSTEM POZYCJONOWANIA I ROLKA KLEJU



Wyposażony w czujniki i serwomotor, kontroluje górne arkusze, aby wykonać niezależne działanie kompensacyjne, aby zapewnić wysoką dokładność. Konstrukcja dużego wałka aniloksowego ze stali nierdzewnej (o średnicy 160 mm) jest stabilna i wydajna, powleka równomiernie i oszczędza klej.

Konstrukcja cyfrowa realizuje automatyczną regulację ilości kleju. Automatyczna regulacja szczeliny rolki klejącej (automatycznie w zależności od grubości dolnego arkusza).



6. AUTOMATYCZNY SYSTEM SMAROWANIA





Regularnie smaruj łożysko, aby przedłużyć żywotność łożyska i zaoszczędzić koszty.







7. System podawania górnego arkusza z dużym pasem.







Nakładanie się arkuszy, prędkość jest szybsza i działa bardziej stabilnie. i bardziej pasuje do cienkiego papieru. Brak zacięć podczas pracy.

• Nowa konstrukcja rolki dociskowej.





Nowy materiał poli(fluoroetylenowy) dla rolki dociskowej, który nie wymaga mycia i czyszczenia, a następnie zmniejsza obciążenie pracą operatora.



• System pomiarowy



Przyjmuje precyzyjne urządzenie do pomiaru grubości z serwomotorem. Wszystkie naciski rolek zostaną automatycznie wyregulowane.







• Bez systemu nacisku



Brak rolki dociskowej, użyj systemu ssania o wysokim przepływie, może zachować oryginalną sztywność płyty. Lepiej chroń płytę.



• System korekcji mostu górnego arkusza.

.

Ten system służy do podawania górnego arkusza w części mostu, może wyrównać górny arkusz. Aby wzmocnić dokładność papieru.

• Hydrauliczna jednostka podnosząca.



Przyjmuje hydrauliczny system podnoszenia. Po naciśnięciu przycisku podniesie się. Wygodne jest mycie rolki klejącej.



• Oddzielna kontrola rolki kleju.



Użyj jednego oddzielnego silnika do sterowania rolką klejącą, gdy maszyna musi się zatrzymać, rolka klejąca się nie zatrzyma. Może dobrze utrzymać klej, nie przelewa się. Następnie oszczędzać klej.



• System zarządzania zamówieniami



Funkcja pamięci zamówień. Maszyna może przechowywać poprzedni rekord zamówienia. Kiedy chcesz wykonać poprzednią pracę. Wystarczy przywołać poprzednie zamówienie, maszyna automatycznie dostosuje się do tych danych zamówienia.



• System wykrywania podwójnych arkuszy górnego papieru



Ten system może wykryć górny papier podczas pracy, aby uniknąć jednoczesnego podawania podwójnych arkuszy.



Lista niektórych części



Numer seryjny	Część	Kraj	Marka
1	Silnik główny	Niemcy	Siemens
2	Kontroler ruchu	Chiny	Innovo self design
3	Główny serwomechanizm (Yaskawa z transformatorem)	Japonia Chiny	Yaskawa Verchi
4	PLC	Niemcy	Siemens
5	Pompa próżniowa	Niemcy	Becker
6	Przetwornica częstotliwości	Niemcy	Siemens
7	Serwo prowadnicy przedniej	Japonia	Yaskawa
8	Enkoder	Japonia	Omron
9	Silnik dociskowy	Tajwan	CPG
10	Silnik modulacji szerokości silnika głównego	Tajwan	CPG
11	Silnik szerokości podawania	Tajwan	CPG
12	Silnik podawania	Tajwan	Liming
13	Reduktor prędkości papieru	Tajwan	Liming
14	Łańcuch	Chiny	Opcje japońskie
15	Przekaźnik	Japonia	Omron
16	Przełącznik optoelektroniczny	Tajwan	FOTEK
17	Przekaźnik półprzewodnikowy	Tajwan	FOTEK
18	Przełączniki zbliżeniowe	Japonia	Omron
19	Przekaźnik poziomu wody	Tajwan	FOTEK
20	Stycznik	Francja	Schneider
21	Prowadnica liniowa i szyna prowadząca	Tajwan	HIWIN
22	Potencjometr	Japonia	TOCOS
23	Przycisk	Francja	Schneider
24	Rezystor hamowania	Tajwan	TAYEE
25	Ekran dotykowy	Tajwan	WEINVIEW
26	Wyłącznik powietrza	Francja	Schneider
27	Przekaźnik termiczny	Francja	Schneider
28	System zasilania prądem stałym	Tajwan	Mingwei















Maszyna do obracania stosów ZSD

Wprowadzenie do produktu

Układarka jest produktem pomocniczym laminarki do tektury falistej, która składa się ze stołu do powolnego podawania papieru, stołu do układania papieru, stołu obrotowego i stołu odbiorczego papieru. W którym papier jest połączony z jednostką papieru krepowego przez stół do powolnego podawania, a papier jest układany w stos papieru, a następnie wysyłany do stołu obrotowego, a mechanizm obracania stosu papieru w stole obrotowym służy do jednokrotnego obrócenia stosu papieru i obrócenia go do stołu obrotowego.

Górna część jest podawana do mechanizmu separacji papieru przez mechanizm przenoszenia taśmowego, a następnie wchodzi na górę stołu odbiorczego. Po zakończeniu całego papieru papier jest upuszczany na paletę stołu odbiorczego, co pozwala na pełne automatyczne liczenie papieru, obracanie papieru i układanie papieru. Ma zalety spłaszczania i przyklejania papieru oraz znacznie zmniejsza zapotrzebowanie na siłę roboczą i skutecznie poprawia wydajność dostarczania papieru, zmniejszając intensywność ręcznego dostarczania.

Charakterystyka wydajności
A. Paleta może być automatycznie wpychana do maszyny.
B. Pasuje do laminarki do tektury falistej o prędkości 12 000 szt./h.
C. Tryb obracania można zmienić, aby zapobiec wyginaniu się papieru.
D. Funkcja zbierania bez zatrzymywania w celu poprawy wydajności produkcji.
E. Zmniejsz nakład pracy i zmniejsz intensywność pracy.
F. Papier można starannie ułożyć i ułożyć w stos.
G. Maszyna może pasować do laminarki do tektury falistej różnych producentów.
H. Papier może wychodzić z tyłu lub z boku.
I. Regulacja jednym kliknięciem (wystarczy wprowadzić rozmiar papieru).
J. Monitorowanie wideo (opcjonalne).
Parametry:

Model	ZSD1500	ZSD 1700	ZSD 1900	ZSD 2200
Maks. rozmiar papieru	1500*1500mm	1700*1700mm	1900*1900mm	2200*2100mm
Min. rozmiar papieru	420*450mm	420*450mm	420*450mm	420*450mm
Prędkość	12000 szt./h
Moc	8kw	10kw	16kw	16kw
Waga maszyny	4000kg	4000kg	4500kg	4500kg
Napięcie	380VAC/3P	380VAC/3P	380VAC/3P	380VAC/3P
Wymiar	8100*2900*3150mm	8100*2900*3150mm	13800*2700*2950mm	13800*2900*2950mm





Wprowadzenie do oddziału

1. Jednostka separatora

Ta część ma funkcję przyspieszania, aby szybko oddzielać arkusze. Jednocześnie operatorzy mogą wyjmować produkty niespełniające norm.
2. Licznik i układarka

Ta część może starannie ułożyć papier i wysłać go. Wysokość układarki papieru można regulować za pomocą pozycji czujnika.

3. Urządzenie obrotowe

Ta część może wysyłać papier na stół dostawczy, a działanie tej części jest kontrolowane przez serwomotor. Ponadto możemy również dostosować tryb obracania na ekranie.

4. Stół dostawczy

Ta część może starannie ułożyć papier i ułożyć go w stos. Posiada funkcję dostarczania bez zatrzymywania.
5. Ekran dotykowy

Tutaj możemy ustawić rozmiar papieru, orientacja zostanie automatycznie dostosowana.

Opcje:
1. Automatyczne wyjście

To urządzenie z rolkami podłogowymi może automatycznie wysuwać stos papieru.





2. Automatyczny załadowca tacy



To urządzenie automatycznie wpycha tacę do maszyny, co ułatwia obsługę.
