Duży wałek aniloksowy ze stali nierdzewnej, szybka maszyna do laminowania tektury falistej GFS1500 do laminowania

Duży wałek aniloks ze stali nierdzewnej, szybka maszyna do laminowania falistego GFS1500 do laminowania tektury falistej

Charakterystyka wydajności:

● System podawania z krawędzi natarcia. Brak struktury nacisku podawania, nie uszkadza tektury falistej i zwiększa odporność na nacisk tektury falistej.

● Przyjmuje system wyrównywania górnego arkusza, aby zapewnić wysoką dokładność. Tryb podawania można wybrać jako arkusz nakładany lub arkusz oddzielny.

● Cyfrowa konstrukcja realizuje automatyczną regulację objętości kleju. Automatyczna regulacja szczeliny wałka klejącego (automatycznie w zależności od grubości dolnego arkusza).

● Konstrukcja dużego wałka aniloks ze stali nierdzewnej (średnica 160 mm) jest stabilna i wydajna, powleka równomiernie i oszczędza objętość kleju.

● Automatyczne wykrywanie górnego i dolnego papieru, technologia automatycznej korekcji serwo. Sprawia, że górny papier automatycznie śledzi i dopasowuje się do dolnego papieru, a dokładność jest wysoka.

● Platforma podnosząca podwójnego zastosowania, możemy użyć struktury wstępnego układania, aby wepchnąć wstępnie ułożony stos papieru na platformę. Możemy również wepchnąć stos papieru bezpośrednio na platformę.

● Wielofunkcyjny stojak na dolny papier nadaje się do zakrzywionej tektury falistej.

● Użyj obiegowego systemu kleju, aby zmniejszyć straty kleju i ustabilizować efekt przyczepności kleju.

● Regulacja całej maszyny jednym kliknięciem (wystarczy wprowadzić rozmiar papieru).

● Funkcja pamięci zamówień, jedno kliknięcie, aby przenieść poprzednie zamówienie, wygodne i szybkie.

● Monitorowanie wideo.

Parametry:

Cechy konstrukcyjne:
◆ Przyjęcie wiodącego na świecie systemu kontroli transmisji, wystarczy wprowadzić rozmiar papieru, system automatycznie się dostosuje.

◆ Komputerowe, szybkie dopasowywanie, do 18 000 sztuk na godzinę.

◆ Głowica zasilająca typu Chuanliu, z czterema zestawami dysz do przodu i czterema zestawami dysz ssących.

◆ Blok Feida przyjmuje karton o niskim stosie, który może dopasować papier do palety i może zainstalować wstępny układacz wspomagany torem

◆ Użyj wielu zestawów oczu elektrycznych, aby poznać pozycję wyprzedzenia dolnej linii i sprawić, by serwomotor po obu stronach papieru licowego obracał się niezależnie, aby skompensować wyrównanie górnego i dolnego papieru, co jest precyzyjne i płynne.

◆ W pełni funkcjonalny elektroniczny system sterowania, wykorzystujący interfejs człowiek-maszyna i wyświetlacz modelu programu PLC, może automatycznie wykrywać warunki pracy i zapisy pracy.

◆ Automatyczny system uzupełniania kleju może automatycznie kompensować utratę kleju i współpracować z recyklingiem kleju.



WPROWADZENIE DO ODDZIAŁU:
1. PODAWANIE DOLNEGO PAPIERU

Użyj importowanego serwomotoru elektrycznego systemu sterowania, z japońskim ssaniem NITTA
pas, aby uzyskać falownik mocy ssania i pas czyszczony przez wałek wodny; Opatentowany
technologia zapewniająca płynne i proste działanie tektury falistej i kartonu.

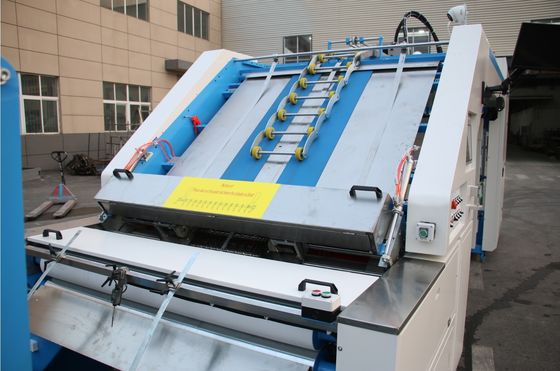

2. MECHANIZM PODAWANIA GÓRNEGO ARKUSZA

Zarówno podnoszenie papieru, jak i dysza podająca szybkiego automatycznego podajnika mogą być dowolnie regulowane, aby dostosować się do cienkiego i grubego papieru. Wraz z pompą Becker. Zapewnij szybkie i płynne podawanie górnego papieru.

3. SYSTEM ELEKTRYCZNY

Zaprojektowany zgodnie z europejskimi wymaganiami CE, zapewnia stabilność maszyny, wysoką wydajność i niską awaryjność. Używając interfejsu człowiek-maszyna i kombinacji PLC, wyświetlaj wszystkie informacje, takie jak ostrzeżenia, wykrywanie błędów, awarie i prędkość roboczą itp. na ekranie na pierwszy rzut oka.

4. CZĘŚĆ WSTĘPNEGO UKŁADANIA

System wstępnego układania z funkcją predefiniowaną można ustawić jako rozmiar papieru za pomocą ekranu dotykowego i zorientować automatycznie, aby skutecznie skrócić czas konfiguracji.

5. TRANSMISJA

Pas synchroniczny Gates wraz z łożyskiem SKF jako główna transmisja jest przyjęty w celu zapewnienia stabilności. Zarówno wałki dociskowe, wałek zwilżający, jak i wartość kleju można łatwo regulować za pomocą uchwytu z enkoderem mechanicznym.

6.System pozycjonowania lewo-prawo

7. SYSTEM POZYCJONOWANIA I WAŁEK KLEJU

Zastosowanie wielu zestawów czujników fotoelektrycznych w dolnych arkuszach względem pozycji,
sterowanie górnymi arkuszami po obu stronach serwomotoru w celu wykonania niezależnej kompensacji, tak aby precyzyjne pozycjonowanie górnego papieru i dolnego papieru.
Wałek ze stali nierdzewnej, nigdy nie rdzewieje, po wąskim szlifowaniu,
gwarantowana minimalna ilość kleju naniesiona równomiernie.
Dolny wałek jest czyszczony przez wałek wodny.

8. SYSTEM OBSŁUGI EKRANU DOTYKOWEGO

Przyjmuje scentralizowane sterowanie ekranem dotykowym, realizuje dialog człowiek-maszyna z interfejsem człowiek-maszyna o wysokiej rozdzielczości i realizuje monitorowanie operacji i błędów w czasie rzeczywistym, co ułatwia regulację i rozwiązywanie problemów

9. DUŻY SYSTEM SSANIA DLA DOLNEGO PAPIERU

Ten system jest opcjonalny, jeśli Twoje produkty z kartonem, tekturą falistą i 3 lub 5 warstwami. możesz wybrać ten system.

10. AUTOMATYCZNY SYSTEM SMAROWANIA

Regularnie smaruj łożysko, aby przedłużyć żywotność łożyska

11. SERWO PODAJNIK BEZ WAŁU(OPCJONALNY)

Ten system jest opcjonalny, bardziej odpowiedni dla górnych arkuszy o dużych rozmiarach.

12. MONITORING WIDEO (OPCJONALNY)

Ta opcja może monitorować pracę maszyny, operator nie musi często chodzić po maszynie.

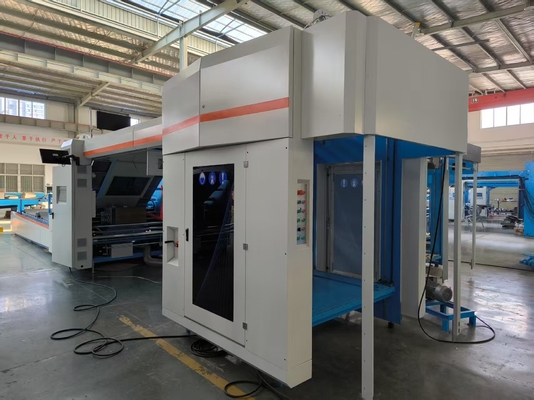

Zdjęcie maszyny
