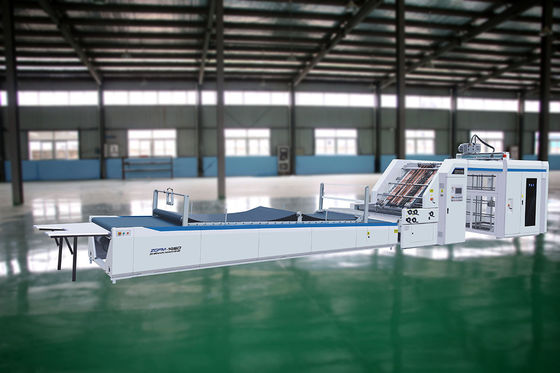

Maszyna do laminowania fletów Automatyczna obudowa Wysoka prędkość 22KW 380v GFM1900-A
Opis produktu:
Charakterystyka wydajności:
Laminat tekturowy z tekturą falistą lub laminat tekturowy z tekturą.
B. Automatyczne wykrywanie górnego i dolnego papieru, automatyczna technologia korekcji serwomechanizmu.Spraw, aby górny papier automatycznie śledził i dopasowywał dolny papier, a dokładność jest wysoka.
C. Dolna część podająca papier wykorzystuje importowany system sterowania serwomotorem, z japońską taśmą ssącą NITTA i dużą dmuchawą powietrza, aby zapewnić płynne podawanie 2 warstw, 3 warstw, 4 warstw, 5 warstw i tektury.
D. Wielofunkcyjny stojak dolnego papieru nadaje się do zakrzywionej tektury falistej.
E. Wałek klejowy ze stali nierdzewnej z drobnym szlifem rastrowym gwarantującym równomierne pokrycie klejem nawet przy minimalnej ilości kleju.
F. Użyj cyrkulacyjnego systemu kleju, aby zmniejszyć utratę kleju i ustabilizować efekt przyczepności kleju.
G. Regulacja całej maszyny jednym kliknięciem (wystarczy wpisać rozmiar papieru).
H. Automatyczne i ręczne zbieranie papieru można w dowolnym momencie przekonwertować.
I. Monitoring wizyjny (opcjonalnie).
Cechy konstrukcyjne:
Przyjmując wiodący na świecie system kontroli transmisji, wystarczy wprowadzić automatyczne dostrajanie systemu rozmiaru papieru.
Skomputeryzowany szybki montaż, do 150 m/min.
Podajnik o dużej prędkości z czterema zestawami dysz przednich i czterema zestawami dysz ssących.
Feed Block przyjmuje karton o niskim stosie, który może dopasować papier do palety i może zainstalować układarkę wstępną wspomaganą gąsienicami
W pełni funkcjonalny elektroniczny system sterowania, wykorzystujący interfejs człowiek-maszyna i wyświetlacz modelu programu PLC, może automatycznie wykrywać warunki pracy i zapisy pracy.
Automatyczny system uzupełniania kleju może automatycznie kompensować utracony klej i współpracować z recyklingiem kleju.
Parametry
| Model |
GFM1500-A |
GFM1700-A |
GFM1900-A |
GFM2200-A |
| największy rozmiar |
1500*1500mm |
1700*700mm |
1900*1900mm |
2200*2100mm |
| Minimalny rozmiar |
380*380mm |
360*400mm |
500*500mm |
500*500mm |
| Górny papier |
150-800 g/m2 |
150-800 g/m2 |
150-800 g/m2 |
150-800 g/m2 |
| Papier dolny |
300gsm-10mm |
300gsm-10mm |
300gsm-10mm |
300gsm-10mm |
| 160 metrów/min |
160 metrów/min |
160 metrów/min |
160 metrów/min |
| maksymalna prędkość |
12000 sztuk/godz |
12000 sztuk/godz |
12000 sztuk/godz |
12000 sztuk/godz |
| Moc |
20kw |
20kw |
22kw |
22kw |
| Dokładność |
±1 mm |
±1 mm |
±1 mm |
±1 mm |
CECHY
1PODAWANIE BLOKÓW DOLNYCH
Użyj importowanego systemu sterowania silnikiem serwo, z japońską taśmą ssącą NITTA i dużą dmuchawą powietrza, aby zapewnić płynne podawanie 2 warstw, 3 warstw, 4 warstw, 5 warstw i kartonu.
2. MECHANIZM PODAJĄCY GÓRNY ARKUSZ
Zarówno dysza podnosząca, jak i podająca papier w szybkim automatycznym podajniku może być dowolnie regulowana w celu dostosowania zarówno do cienkiego, jak i grubego papieru.Razem z pompą Becker zapewniają szybkie i płynne podawanie papieru od góry.
3. INSTALACJA ELEKTRYCZNA
Zaprojektowano i wdrożono sterownik ruchu USA Parker wraz z systemem Yaskawa Servo i falownikiem, sterownik PLC firmy Siemens, aby zapewnić pracę maszyny z maksymalną prędkością.prędkość i dokładność, jak najwyższa wydajność i stabilność pracy.
4. CZĘŚĆ WSTĘPNA
System wstępnego układania z funkcją predefiniowaną można ustawić jako rozmiar papieru za pomocą ekranu dotykowego i automatycznie zorientować, aby skutecznie skrócić czas konfiguracji.
5. System transmisji
Pasek synchroniczny Gates wraz z łożyskiem SKF jako główną przekładnią został zastosowany w celu zapewnienia stabilności.Zarówno rolki dociskowe, rolka tłumiąca, jak i ilość kleju można łatwo regulować za pomocą uchwytu z mechanicznym enkoderem.
6. SYSTEM POZYCJONOWANIA I WAŁEK DO KLEJU
Fotokomórka wraz z modułem Parker Dynamic i systemem Yaskawa Servo zapewniają dokładność orientacji papieru górnego i dolnego.Wałek klejowy ze stali nierdzewnej z drobnym szlifem rastrowym gwarantującym równomierne nałożenie kleju nawet przy min.ilość kleju.
7.WAŁEK DO KLEJU:
Wałek ze stali nierdzewnej, nigdy nie rdzewiejący, po wąskim szlifowaniu, gwarantuje równomierne pokrycie minimalną ilością kleju.Wałek dolny należy czyścić wałkiem wodnym.
8NAJLEPSZY SYSTEM PODAJANIA KRAWĘDZI (OPCJA)
Ten system jest opcjonalny, bardziej odpowiedni dla dużych rozmiarów i grubych arkuszy dolnych.
OPCJE:
1. NAJWYŻSZY SYSTEM PODAWANIA KRAWĘDZI
Krawędź prowadząca zapewnia płynną pracę grubej tektury falistej, takiej jak 5 lub 7 warstw, nawet w bardzo utwardzanych warunkach.
2. BEZPOŚREDNI PODAJNIK SERWA
Bezwałowy podajnik serwo służy do bardzo długich arkuszy przy elastycznym ruchu.
Transport i pakowanie maszyn
Certyfikat:
Nasze Usługi
Udzielamy 12 miesięcy gwarancji.Podczas gwarancji zapewniamy bezpłatne wsparcie techniczne i bezpłatne normalne części zamienne do wymiany, z wyjątkiem uszkodzeń spowodowanych przez człowieka. Możemy udać się do twojego kraju, aby debugować maszynę, jeśli masz pytania, których nie możesz rozwiązać, ale musisz zapłacić naszemu inżynierowi 100 USD dziennie .
Innovo oczekuje długoterminowej współpracy z klientami, zapewnimy najlepszą obsługę i obsługę posprzedażną dla wszystkich naszych klientów.
